Industrieller Metalldetektor

Der Industrie-Metalldetektor TN77 wurde entwickelt, um Verarbeitungsanlagen zu schützen, indem er Eisen- und Manganstahl aufspürt, der sich in den geförderten Materialien verbirgt. Zu den typischen Verunreinigungen gehören Baggerzähne, Bohrstangen und Brecherauskleidungen, die, wenn sie nicht entfernt werden, schwere Schäden an Brechern, Sieben und Förderanlagen verursachen können. Durch die frühzeitige Erkennung dieser Gefahren trägt das TN77 dazu bei, Anlagenausfälle, ungeplante Ausfallzeiten und kostspielige Reparaturen zu vermeiden.

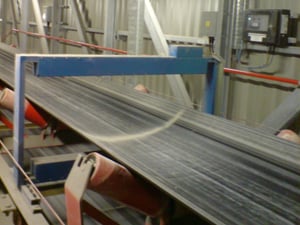

Das TN77 ist als Tunnelgerät konzipiert und lässt sich sowohl an neuen als auch an bestehenden Fördersystemen leicht installieren. Die Spule mit geteiltem Rahmen ermöglicht die Montage des Detektors, ohne das Band zu zerschneiden, was die Installationszeit und die Unterbrechungen reduziert. Einmal installiert, bietet der TN77 eine kontinuierliche Inspektion von Schüttgütern wie Sand, Kies, Kohle, Kalkstein und Erzen und gewährleistet einen zuverlässigen Schutz bei hohem Durchsatz.

Die Bediener schätzen das TN77 für seine einfache Steuerung, den geringen Wartungsaufwand und die gleichbleibende Leistung in schwierigen Umgebungen. Durch seine robuste Bauweise eignet er sich sowohl für staubige Aufbereitungsanlagen als auch für Außeninstallationen in Steinbrüchen und Minen. Mit seinen einstellbaren Empfindlichkeitseinstellungen bietet das TN77 eine zuverlässige Leistung für eine Vielzahl von Anwendungen.

Zuverlässiger Schutz vor Fremdkörpern
Identifiziert schädliche Verunreinigungen wie Baggerzähne, Bohrstangen, Brecherplatten, Stangen, Ketten, Muttern und Bolzen, um kostspielige Maschinenausfälle zu vermeiden.

Verarbeitet Manganstahl und Eisenmetalle
Erkennt sowohl typische eisenhaltige Fremdkörper als auch Verunreinigungen wie Manganstahlteile.

Einstellbare Erkennungsempfindlichkeit
Vollständig einstellbare Erkennungsstufe

Ignoriert nicht-magnetische Bandkomponenten
So werden z. B. kupferlegierte Gurtbefestigungen übersehen und Fehlalarme reduziert.

Anpassbare Spulen-/Blendengröße
Standard-Suchspulengrößen sind verfügbar; kundenspezifische Öffnungen werden geliefert, um verschiedenen Bandbreiten und Materialprofilen gerecht zu werden.

Tunneldesign & Nachrüstungsfreundlichkeit
Kann auf bestehende Förderbänder montiert werden, ohne dass das Band entfernt oder zerschnitten werden muss; die Spule kann zur einfacheren Installation demontiert werden.

Steuerungsoptionen & Alarme
Verfügt über einen IP-zertifizierten Schaltschrank (oft an der Wand befestigt, lokal oder ferngesteuert) mit optischen oder akustischen Alarmen; unterstützt verriegelte Bandstopp- oder Ausschleusmechanismen.

Verhindert Schäden an der Anlage und Ausfallzeiten
Verhindert das Eindringen von Fremdkörpern in Brecher, Siebe und Förderbänder und reduziert so Verschleiß, Wartungskosten und unerwartete Abschaltungen.

Gebaut für anspruchsvolle Umgebungen
Das TN77 ist mit einer offenen Entwässerung ausgestattet, so dass das Wasser ungehindert durch belüftete Kanäle in der oberen Leiste fließen kann, was einen zuverlässigen Betrieb in anspruchsvollen Verarbeitungsumgebungen ermöglicht.

Wartungsarmer Betrieb
Ohne bewegliche Teile und mit robusten Komponenten bietet der TN77 langfristigen Schutz bei minimalem Wartungsbedarf.

• Zuschlagstoff-, Bergbau- und Steinbruchbetriebe (Felsen, Steine, Sand, Kies), in denen Fremdmetall Schäden an Brechern, Sieben oder Förderanlagen verursacht.


• Recyclinganlagen, in denen kontaminierte Materialien die Verarbeitung beeinträchtigen oder die Produktreinheit verringern können.


• Schüttgutumschlagbetriebe für Kohle, Mineralien, Chemikalien oder Holzspäne, in denen Metallverunreinigungen den Durchsatz oder die Produktqualität verringern.


• Recycling-Anlagen für Blei-Säure-Batterien, in denen die Geräte zum Schutz vor Säuren mit Glasfaser ummantelt sind, um eine lang anhaltende Leistung in hochkorrosiven Umgebungen zu gewährleisten.

• Das TN77 besteht aus einer Suchspule (Tunneltyp), durch die das Material läuft, und einer Steuereinheit, die in einem Gehäuse untergebracht ist (in der Regel an der Wand montiert, lokal oder entfernt).


• Bei der Entdeckung von Fremdkörpern sendet die Spule ein Signal an die Steuereinheit, die es verarbeitet und eine oder mehrere Kontrollmaßnahmen auslöst (Bandstopp, Alarm, Ausscheidungsmechanismus oder Markierungsvorrichtung).


• Konzipiert für die kontinuierliche Inspektion von nichtmetallischem oder nicht leitfähigem Fördergut wie Kalkstein, Granit, Sand und Kies, Ton, Kohle, Chemikalien, Holzspäne, Mineralerze usw.
