Filtre humide électromagnétique

Filtres électromagnétiques : Une technologie de séparation magnétique puissante

Les filtres électromagnétiques permettent d'éliminer très efficacement le fer fin et les minéraux paramagnétiques des engobes céramiques, des glaçures et des boues minérales industrielles. Les principales caractéristiques sont les suivantes

• Génère des champs magnétiques de fond jusqu'à 10 000 Gauss, amplifiés 3 à 4 fois sur la matrice pour une plus grande efficacité de séparation.
• Élimine les particules magnétiques problématiques d'une taille de 0 à 500 microns.
• Cycles de nettoyage automatisés pour un traitement continu

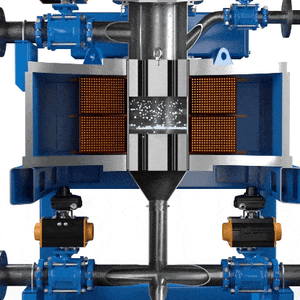

Fonctionnement des filtres électromagnétiques

• Une bobine électromagnétique induit un champ magnétique intense sur la matrice.
• La boue est pompée à travers la matrice, les particules magnétiques sont attirées et capturées.
• Des cycles de nettoyage périodiques éliminent les particules capturées
• Peuvent être installés par paires pour un fonctionnement en continu.

Principaux avantages

• Plus efficace que les séparateurs magnétiques permanents
• Élimine le fer très fin et les minéraux paramagnétiques
• Améliore la pureté des matériaux céramiques et des minéraux industriels
• Fonctionnement automatisé avec des commandes programmables

Applications courantes

• Nettoyage de glaçures et d'engobes céramiques
• Purification de boues minérales comme le sable siliceux, le feldspath, le kaolin, etc.
• Élimination des contaminants de l'argile, du carbonate de calcium et du talc

Pour les industries nécessitant des matériaux de haute pureté, les filtres électromagnétiques offrent de puissantes capacités de séparation magnétique pour éliminer les contaminants magnétiques les plus fins. Leur intensité de champ réglable et leur fonctionnement automatisé les rendent idéaux pour une large gamme d'applications de traitement des céramiques et des minéraux.

Intensité de champ magnétique élevée: Offre une gamme d'intensités de champ magnétique de fond de 3 500 à 10 000 gauss pour une séparation efficace du fer fin et des minéraux paramagnétiques dans les liquides et les boues.

Applications: Utilisé pour éliminer le fer fin et les minéraux paramagnétiques des boues de minéraux non métalliques.

Séparation efficace: Efficacité de séparation supérieure à celle des séparateurs magnétiques permanents grâce à la génération d'un champ magnétique de fond important et d'un gradient de champ magnétique élevé à la surface de la matrice.

Nettoyage à contre-courant: Cycle automatisé de nettoyage à contre-courant pour éliminer les contaminants capturés de la matrice. Les durées de cycle peuvent être ajustées via l'IHM pour répondre aux besoins de l'application.

Efficacité énergétique: Utilise des bobines très efficaces conçues par ordinateur, associées à un échange thermique eau/huile pour maintenir une température de fonctionnement optimale.

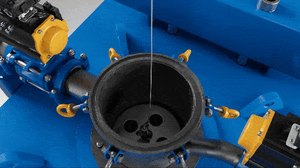

Entretien facile: L'appareil est équipé d'une grue amovible qui permet de retirer facilement le mât supérieur et la matrice pour l'entretien et le nettoyage. Cela minimise les temps d'arrêt et les besoins en infrastructures supplémentaires.

Fonctionnement contrôlé: Peut être entièrement automatisé à l'aide d'un système de contrôle doté d'un automate Siemens S7-1200 et d'une interface homme-machine pour la gestion de la fréquence et des paramètres de nettoyage.

Configurations des vannes: Disponibles en configurations de 4 à 8 vannes pour s'adapter à différentes applications.

Installations d'essai: Bunting propose des tests contrôlés sur des filtres de taille laboratoire pour confirmer les capacités de séparation.

Type d'aimant
Électroaimant

Intensité magnétique
Jusqu'à 10 000 Gauss de champ de fond (3-4 fois plus élevé sur la surface de la matrice)

Matériaux traités
Boues et liquides

Cibles de séparation
Fines particules de fer, minéraux paramagnétiques, contaminants magnétiques

Secteurs d'activité
Céramique, fabrication de batteries, recyclage, traitement des minéraux

Construction
Bobine : Enveloppe circulaire ou rectangulaire en acier
Surfaces en contact avec le liquide : Acier inoxydable de la série 300
Matrice : Acier inoxydable (magnétique) de la série 400

Conception de la matrice
Disques à mailles en métal déployé, dimensionnés en fonction de l'application

Système de contrôle
Automate Siemens S7-1200 avec IHM (autres options disponibles)

Mécanisme de nettoyage
Manuel ou entièrement automatisé avec cycles de nettoyage programmables

Caractéristiques en option
Intensité du champ magnétique réglable
Configurations d'entrée et de sortie personnalisées
Flèche intégrée pour faciliter le retrait et l'entretien de la matrice

Performances
Capable d'éliminer des particules très faiblement magnétiques qui ne sont pas touchées par d'autres technologies de séparation magnétique.

Personnalisation
Disponible en différentes tailles et configurations pour répondre aux exigences spécifiques de l'application.

*Toutes les capacités dépendent de la teneur en matières solides.
